Celestron Ultima 8
All Pictures © P.Knappert
Alle Bilder dieser WebSite © P.Knappert

C8 Ultima

Da

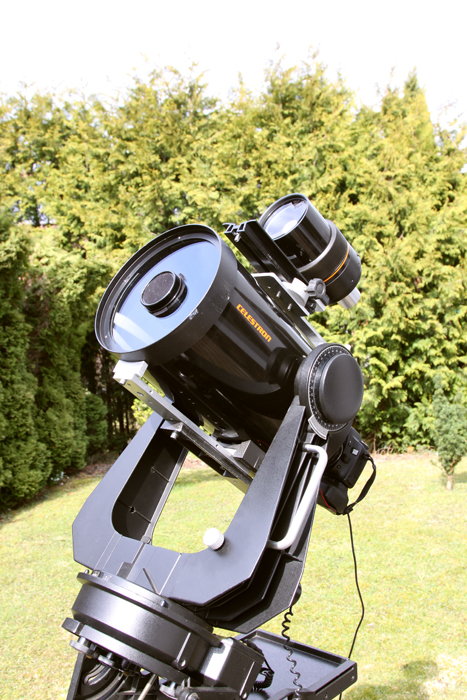

Das obige Bild zeigt das Teleskop mit dem ich fast 20 Jahre lang analoge Astrofotografie betrieben habe.
Es ist ein Schmidt - Cassegrain der Firma Celestron USA, das ich 1989 in Torrance Californien direkt beim Hersteller gekauft habe

Die Daten:
Baujahr: 1988
Brennweite: 2000 mm
Öffnungsverhältnis: f:10
Typ:Schmidt-Cassegrain
Durchmesser des Fangspiegels: 60 mm
Vergütung der optischen Flächen: Starbright Coating

Montierung: Schwere Ultima 8 Gabelmontierung
Nachführung in RA: 190 mm Byers Bronze-Schneckenrad mit 360 Zähnen
DE: Sektordrive mit Gleichstrommotor und Tachogenerator

Nachführgenauigkeit in RA ohne PEC: +/-5 Bogensekunden
mit PEC unter +/-3 Bogenskunden
Stativ: Schweres C11 Stativ


Leitfernrohr:

C90
Baujahr: 1989
Brennweite:1000 mm
Öffnungsverhältnis: F:11
Typ:Maksutov-Cassegrain
Vergütung der optischen Flächen:Starbright Coating
Okularauszug modifziert

Gewicht der gesamten Kombination: 42 Kg

Diese Teleskopkombination setze ich mittlerweile nur noch visuell ein.

C8 Ultima

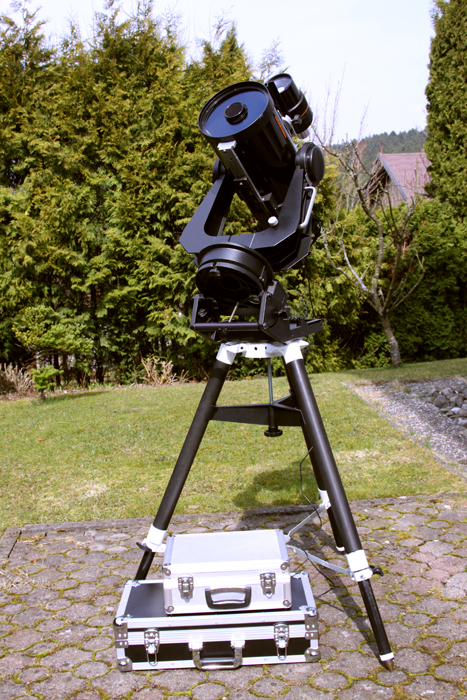

Diese Aufnahmne zeigt im Detail die sehr schwere Gabelmontierung, die dieses Teleskop fast so stabil trägt wie eine parallaktische
deutsche Montierung macht. Hier sieht man die vergütete Schmidt-Platte sowie die untere Gegengewichtsstange der Optik.
Auf dem Stativ sitzt eine sogenannte Polhölhenwiege auf der wiederum die Gabel samt der Nachführeinheit angeschraubt ist.
Rechts sieht man das spiralförmige Kabel  des DE-Antriebs. Die DE-Achse besitzt einen von mir selbst entwickelten und gebauten
Nonius, der es ermöglicht die DE Aches auf etwa 3 Bogenminuten genau einzustellen. Der Nonius is RA ist auf etwa 4 Bogenminuten
genau.Oben sieht man eine von mir konstuierte und gebaute Halterung für das C90.

C8 Ultima

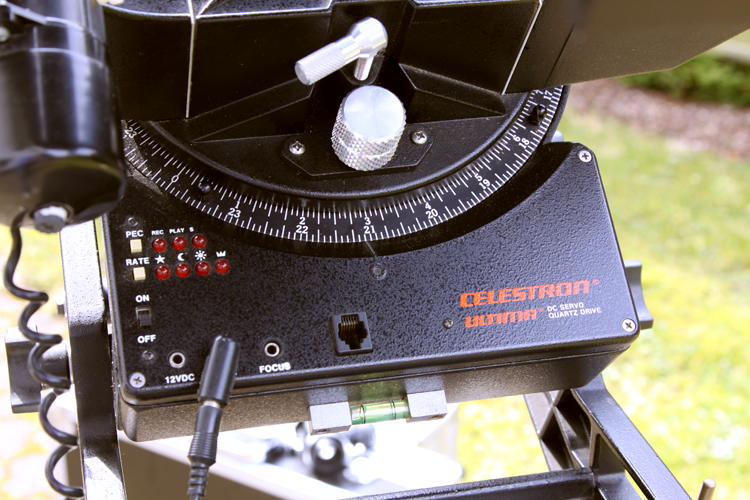

Hier sieht man das Controlpanel des Ultima 8: Verschiedene Nachführgeschwindigkeiten stehen zur Verfügung:
Kingsrate: Berücksichtigt die Refraktion eines Objektes innerhalb der Nachführkorrektur
PEC:Periodic Error Correktion: Erlaubt das Abspeichern des Schneckenradfehlers
Siderial: Normale Nachführgeschwindigkeit
Moon:Nachführgeschwindigkeit auf den Mond.
Solar:Nachführgeschwindigkeit auf die Sonne
Anschlußmöglichkeit für DE-Motor,Fokus-Motor, ST4 und Handkontrolbox
Optimierung durch angebrachte Dosenlibelle um die Arbeit des Einscheinerns zu erleichtern

Ich hatte hier für das Autoguiding eine ST5 im Einsatz

C8 Ultima

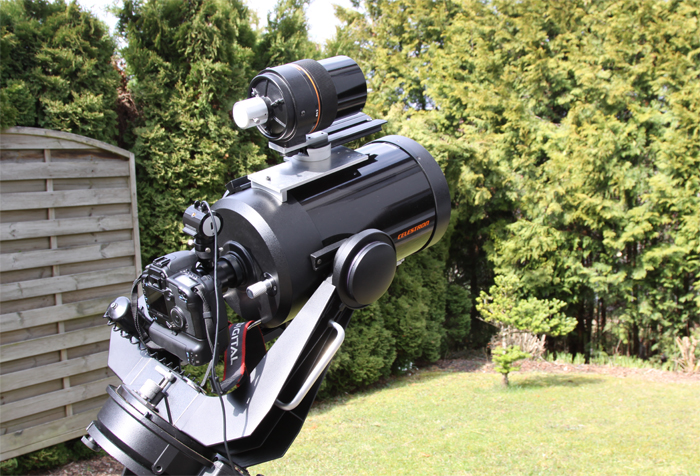

Diese Aufnahme zeigt das C8 mit einer astrooptimierten 30d und einem Off-Axis Guider.
Das Guiding erfolgt hier mit einer WebCam vom Typ Phillips SPC-900 NC
